Gear Ratio dan Gearbox: Mengapa Tidak Ada Desain yang Sempurna?

Dalam dunia teknik mesin, banyak orang menganggap bahwa gearbox dengan rasio reduksi terbesar atau efisiensi tertinggi adalah pilihan terbaik. Namun kenyataannya, setiap desain gearbox selalu melibatkan trade-off atau kompromi teknis. Ketika seorang engineer memilih gear ratio, tipe gear, atau konfigurasi gearbox, ia sebenarnya sedang menyeimbangkan berbagai faktor seperti torsi, kecepatan, efisiensi, presisi, biaya, hingga kemudahan manufaktur.

Tidak ada gearbox yang unggul dalam semua aspek sekaligus. Setiap keunggulan biasanya harus dibayar dengan pengorbanan pada parameter lainnya.

Berikut enam trade-off paling penting yang perlu dipahami dalam desain sistem transmisi mekanik.

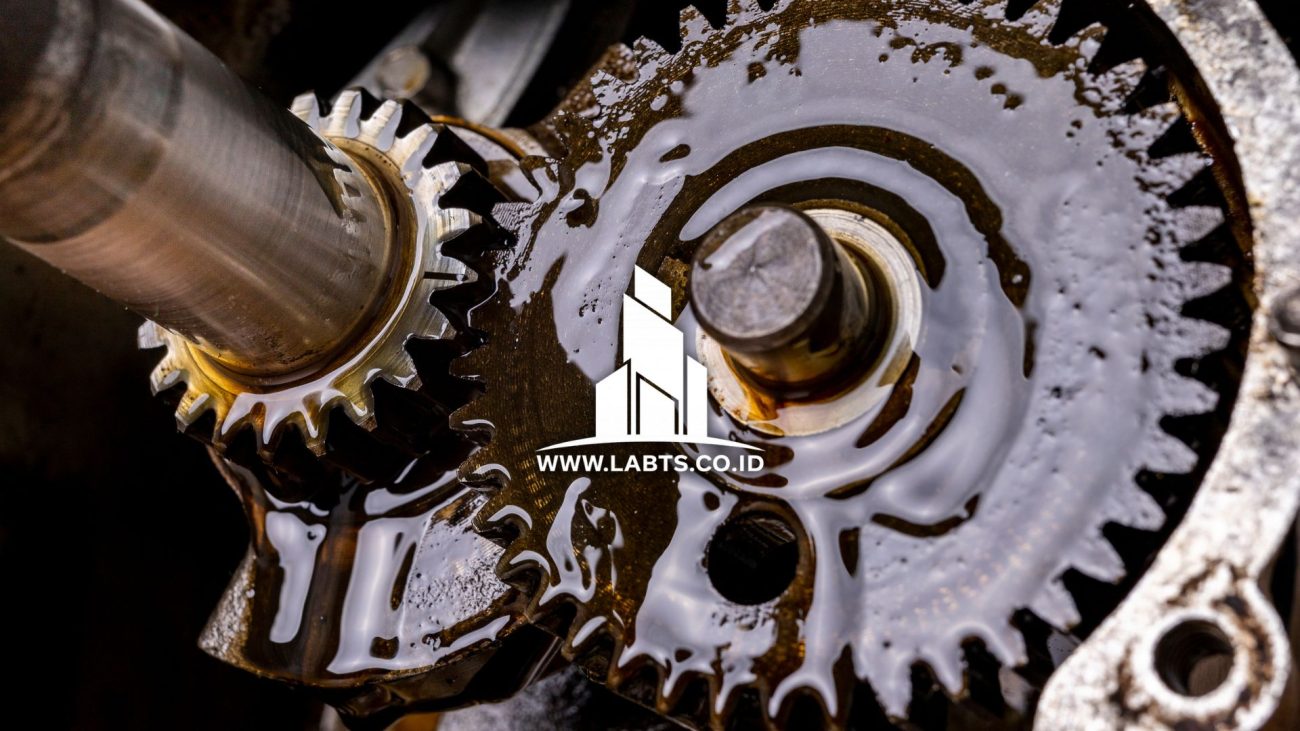

1. Torsi vs Kecepatan

Trade-off paling mendasar dalam sistem gear adalah hubungan antara torsi dan kecepatan.

Ketika gear ratio diperbesar, torsi output meningkat secara signifikan. Namun peningkatan torsi tersebut menyebabkan kecepatan putaran output menurun.

Keuntungan Rasio Tinggi

• Torsi lebih besar
• Mampu menggerakkan beban berat
• Cocok untuk aplikasi lifting dan hauling

Kekurangannya

• Kecepatan output menurun
• Respons sistem menjadi lebih lambat

Sebaliknya, gear ratio rendah menghasilkan kecepatan yang lebih tinggi tetapi dengan torsi yang lebih kecil.

Aplikasi Umum

• Rasio tinggi: crane, conveyor berat, winch, excavator
• Rasio rendah: kendaraan kecepatan tinggi, spindle mesin, pompa sentrifugal

2. Rasio Reduksi Tinggi vs Efisiensi

Banyak engineer menginginkan reduksi besar dalam satu tahap gearbox. Sayangnya, semakin tinggi rasio reduksi dalam satu stage, biasanya efisiensi akan semakin menurun.

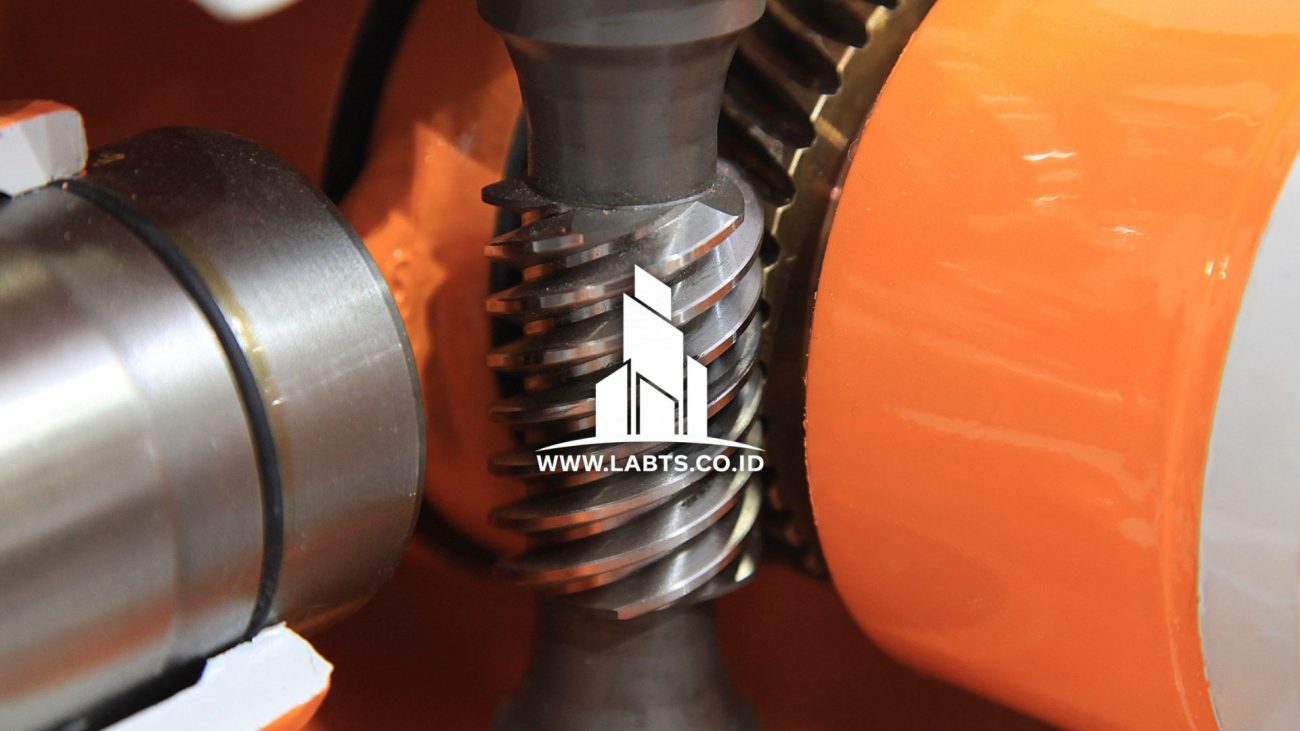

Contoh paling umum adalah worm gearbox.

Keuntungan Worm Gear

• Rasio reduksi sangat besar
• Desain kompak
• Jumlah komponen lebih sedikit

Kekurangannya

• Gesekan tinggi
• Panas lebih besar
• Efisiensi lebih rendah

Sebaliknya, planetary gearbox atau multi-stage spur gearbox mampu mempertahankan efisiensi yang jauh lebih tinggi meskipun memerlukan desain yang lebih kompleks.

Kapan Digunakan?

Pilih worm gear jika ruang terbatas dan reduksi besar menjadi prioritas. Pilih planetary gearbox jika efisiensi energi lebih penting.

3. Zero Backlash vs Efisiensi dan Kekakuan Sistem

Pada aplikasi robotika dan aerospace, presisi menjadi faktor utama. Di sinilah harmonic drive sering digunakan karena mampu menghasilkan backlash yang sangat kecil bahkan mendekati nol.

Keuntungan

• Akurasi posisi sangat tinggi
• Repeatability lebih baik
• Cocok untuk robot industri

Konsekuensinya

• Efisiensi lebih rendah
• Kekakuan sistem berkurang
• Kapasitas beban terbatas dibanding gearbox konvensional

Trade-off ini membuat harmonic drive sangat populer pada robot lengan presisi, tetapi kurang cocok untuk aplikasi industri berat.

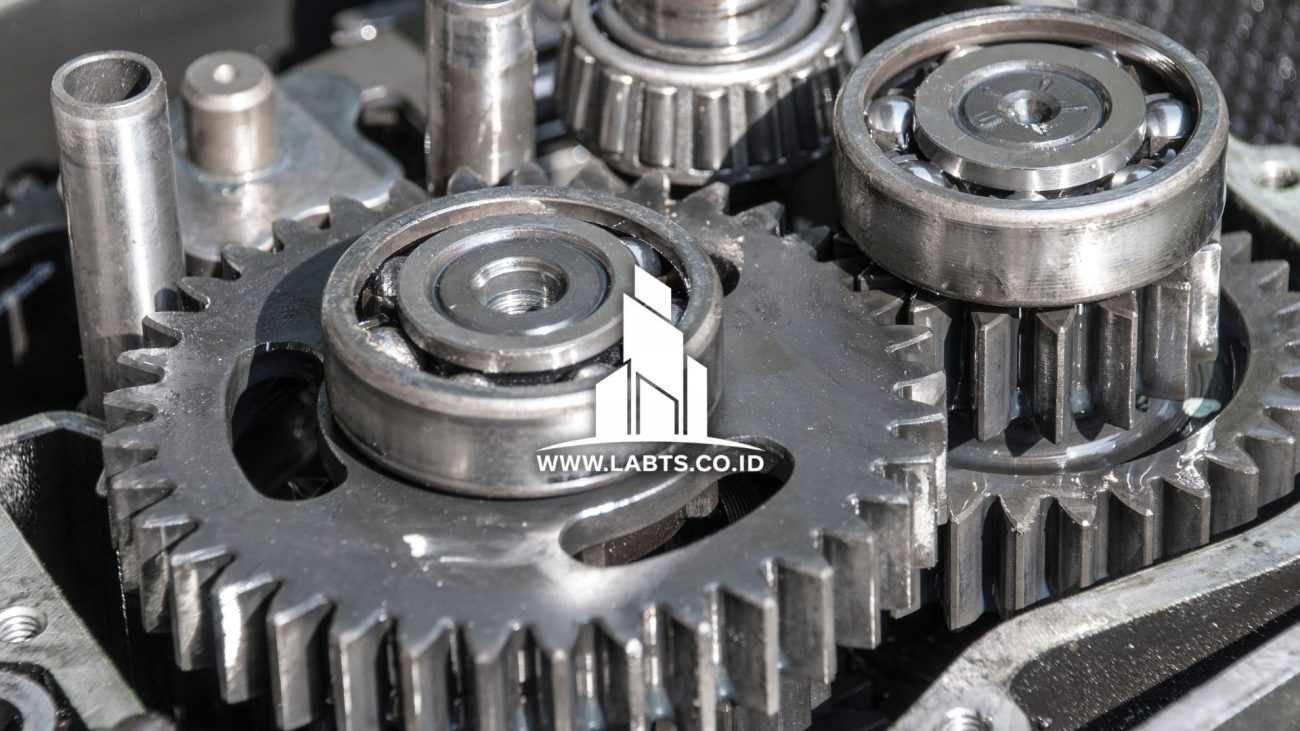

4. Single Stage vs Multi Stage Gearbox

Engineer sering dihadapkan pada pilihan antara menggunakan satu tahap reduksi atau beberapa tahap reduksi.

Single Stage

Keuntungan:

• Komponen lebih sedikit
• Biaya lebih rendah
• Perawatan lebih mudah

Kekurangan:

• Rasio reduksi terbatas

Multi Stage

Keuntungan:

• Rasio reduksi sangat besar
• Distribusi beban lebih baik

Kekurangan:

• Kehilangan energi bertambah pada setiap tahap
• Desain lebih kompleks

Meskipun setiap tahap gearbox memiliki efisiensi tinggi, akumulasi kerugian energi dapat menjadi signifikan ketika jumlah stage bertambah.

5. Smooth Operation vs Efisiensi Maksimum

Pemilihan antara helical gear dan spur gear juga merupakan bentuk trade-off klasik dalam teknik transmisi.

Helical Gear

Keuntungan:

• Operasi lebih halus
• Getaran lebih rendah
• Kebisingan lebih kecil

Kekurangan:

• Timbul gaya aksial
• Efisiensi sedikit lebih rendah

Spur Gear

Keuntungan:

• Efisiensi sangat tinggi
• Desain sederhana
• Biaya produksi lebih rendah

Kekurangan:

• Lebih bising
• Getaran lebih besar pada putaran tinggi

Untuk aplikasi berkecepatan tinggi dan tuntutan kenyamanan, helical gear biasanya menjadi pilihan utama. Sebaliknya, spur gear sering digunakan ketika efisiensi maksimum menjadi prioritas.

6. Self-Locking vs Back-Drivability

Pada beberapa aplikasi, gearbox harus mampu menahan beban tanpa bantuan rem tambahan. Dalam kondisi ini, fitur self-locking menjadi sangat menguntungkan.

Keuntungan Self-Locking

• Beban tidak bergerak saat daya dimatikan
• Tidak memerlukan rem tambahan
• Meningkatkan faktor keamanan

Kekurangannya

• Efisiensi rendah
• Sulit digerakkan dari sisi output
• Respons dinamis berkurang

Sebaliknya, gearbox yang mudah di-back-drive menawarkan kontrol gerakan yang lebih baik tetapi biasanya memerlukan sistem pengereman tambahan.

Contoh Aplikasi

• Self-locking: hoist, elevator, lifting mechanism
• Back-drivable: robot, AGV, servo system

Bagaimana Memilih Gearbox yang Tepat?

Pemilihan gearbox tidak boleh hanya berfokus pada satu parameter.

Engineer perlu mempertimbangkan:

• Torsi yang dibutuhkan
• Kecepatan output
• Efisiensi sistem
• Akurasi posisi
• Tingkat kebisingan
• Ketersediaan ruang
• Biaya investasi
• Kemudahan perawatan

Gearbox terbaik bukanlah yang memiliki spesifikasi tertinggi pada satu aspek, melainkan yang mampu memberikan keseimbangan terbaik sesuai kebutuhan aplikasi.

Kesimpulan

Setiap gearbox merupakan hasil kompromi antara berbagai parameter teknik. Peningkatan torsi akan mengurangi kecepatan, peningkatan presisi dapat menurunkan efisiensi, sementara kemampuan self-locking sering kali dibayar dengan kerugian energi yang lebih besar.

Memahami enam trade-off utama dalam desain gearbox membantu engineer memilih solusi transmisi yang paling tepat untuk kebutuhan industri, otomasi, manufaktur, robotika, maupun aplikasi alat berat. Dengan memahami kompromi-kompromi ini, proses desain akan menjadi lebih efektif dan keputusan teknis dapat diambil secara lebih rasional.

Labora Teknika Saintifika: Penyedia Peralatan Pendidikan Engineering di Indonesia

Temukan produk pendidikan Engineering hanya di www.LABTS.co.id

Temukan artikel Engineering yang menarik hanya di www.BLOG.labts.co.id

FAQ

Apa yang dimaksud dengan gear ratio?

Gear ratio adalah perbandingan jumlah gigi atau kecepatan putar antara gear penggerak dan gear yang digerakkan untuk mengubah torsi serta kecepatan output.

Mengapa gear ratio tinggi menghasilkan torsi lebih besar?

Karena rasio reduksi yang lebih besar mengubah sebagian kecepatan putar menjadi gaya puntir (torsi), sehingga output mampu menggerakkan beban yang lebih berat.

Apa perbedaan utama antara helical gear dan spur gear?

Helical gear bekerja lebih halus dan lebih senyap, sedangkan spur gear memiliki efisiensi lebih tinggi dan konstruksi yang lebih sederhana.

Kapan worm gear lebih baik digunakan dibanding planetary gearbox?

Worm gear cocok digunakan ketika dibutuhkan rasio reduksi besar dalam ruang yang terbatas serta kemampuan self-locking, meskipun efisiensinya lebih rendah.

Mengapa harmonic drive banyak digunakan pada robot industri?

Karena harmonic drive menawarkan backlash yang sangat kecil sehingga mampu menghasilkan akurasi posisi dan presisi gerakan yang sangat tinggi.

Apakah gearbox dengan efisiensi tertinggi selalu menjadi pilihan terbaik?

Tidak. Pemilihan gearbox harus mempertimbangkan berbagai faktor seperti torsi, presisi, ukuran, biaya, kebisingan, dan kebutuhan aplikasi secara keseluruhan.
