Fungsi, Jenis dan Cara Kerja Radiator pada Mesin!

Radiator merupakan salah satu komponen penting dalam sistem pendingin mesin, terutama pada kendaraan dan mesin industri. Tanpa radiator, suhu mesin dapat meningkat secara berlebihan sehingga menyebabkan overheat dan menurunkan performa mesin. Cara kerja radiator, atau dalam dunia teknik mesin juga dikenal sebagai alat penukar panas (heat exchanger) yang berfungsi untuk memindahkan energi panas dari fluida ke udara sekitar. Sistem ini membantu menjaga temperatur mesin tetap stabil selama proses operasi berlangsung.

Pengertian Radiator

Radiator adalah alat penukar kalor yang digunakan untuk mendinginkan atau memanaskan fluida melalui perpindahan panas. Pada kendaraan dan mesin industri, radiator berfungsi untuk melepaskan panas dari coolant atau cairan pendingin ke udara luar.

Radiator dirancang dengan luas permukaan yang besar agar proses pelepasan panas berlangsung lebih efektif. Semakin luas area kontak dengan udara, maka semakin baik kemampuan radiator dalam membuang panas.

Fungsi Radiator pada Mesin

Fungsi utama radiator adalah menjaga suhu kerja mesin agar tetap berada pada kondisi optimal. Mesin yang bekerja terus-menerus akan menghasilkan panas tinggi akibat proses pembakaran dan gesekan antar komponen.

Berikut beberapa fungsi radiator pada sistem pendingin mesin:

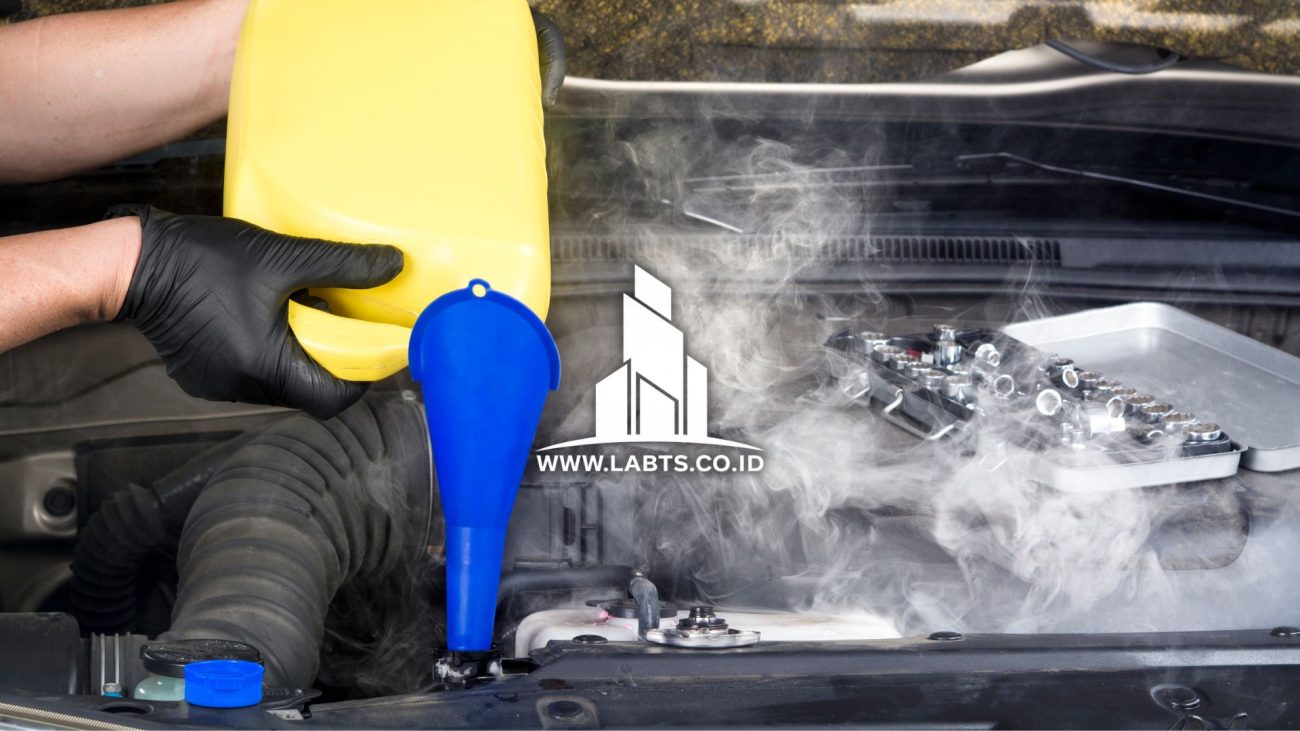

1. Mencegah Overheating

Radiator membantu membuang panas berlebih dari coolant sehingga mesin tidak mengalami kenaikan temperatur yang ekstrem.

2. Menjaga Performa Mesin

Suhu mesin yang stabil membuat proses pembakaran lebih efisien dan performa mesin tetap optimal.

3. Memperpanjang Umur Komponen

Komponen mesin yang bekerja pada temperatur ideal cenderung lebih awet dan tidak mudah rusak.

4. Mendukung Efisiensi Sistem Pendingin

Radiator bekerja bersama water pump, thermostat, dan fan untuk menjaga sirkulasi pendinginan tetap efektif.

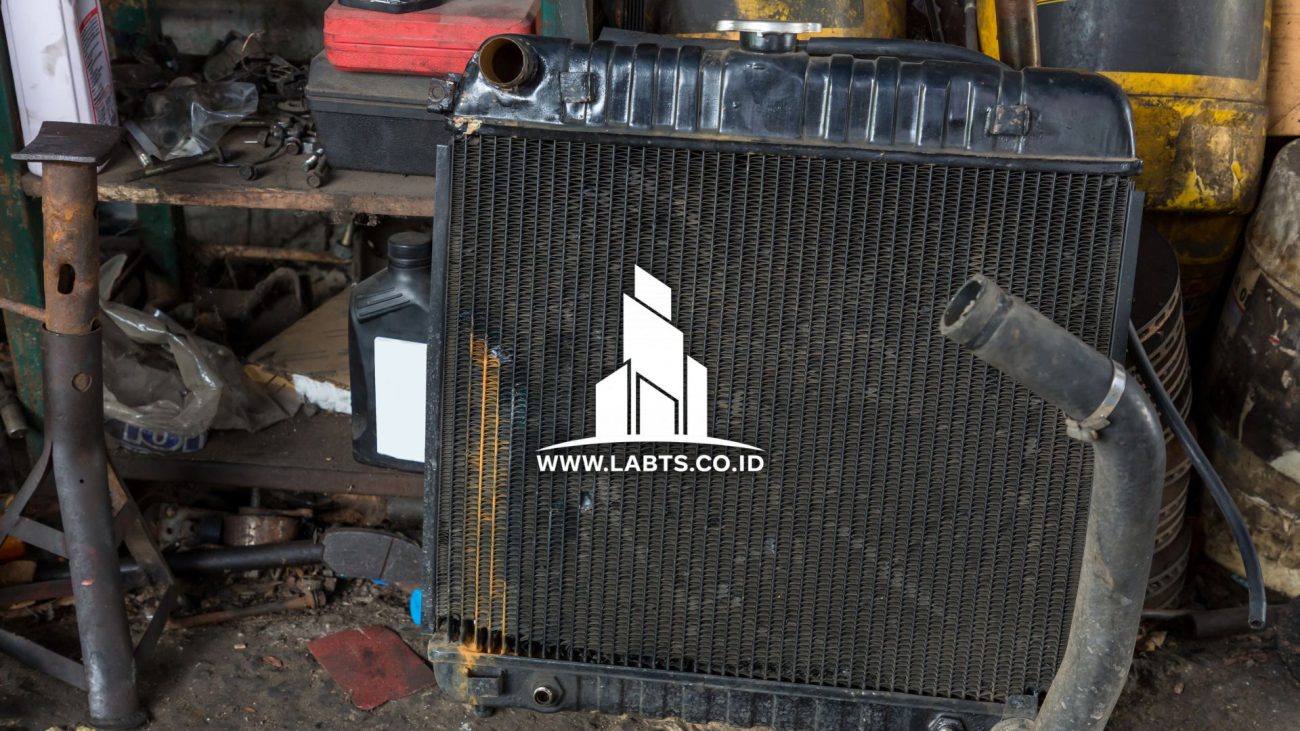

Konstruksi Radiator

Secara umum, radiator terdiri dari beberapa bagian utama, yaitu:

Upper Tank: Bagian ini berfungsi sebagai tempat masuknya coolant panas dari mesin menuju radiator.

Lower Tank: Tangki bawah digunakan untuk menampung coolant yang sudah didinginkan sebelum dialirkan kembali ke mesin.

Core Radiator: Core merupakan bagian utama radiator yang bertugas melakukan pelepasan panas. Pada bagian ini terdapat saluran-saluran kecil dan sirip pendingin yang membantu proses perpindahan kalor.

Selang dan Pipa: Selang digunakan untuk menghubungkan radiator dengan sistem pendingin mesin.

Cara Kerja Radiator

Prinsip kerja radiator cukup sederhana, yaitu memindahkan panas dari cairan pendingin ke udara luar.

Prosesnya berlangsung sebagai berikut:

1. Mesin menghasilkan panas saat beroperasi.
2. Coolant menyerap panas dari mesin.
3. Cairan panas dialirkan menuju radiator melalui inlet.
4. Di dalam radiator, coolant melewati pipa-pipa kecil yang dilengkapi sirip pendingin.
5. Fan atau aliran udara membantu membuang panas ke lingkungan.
6. Setelah suhunya turun, coolant kembali ke mesin melalui water pump.

Pada radiator modern, biasanya digunakan material aluminium karena memiliki kemampuan konduksi panas yang baik dan bobot yang ringan.

Komponen Pendukung Sistem Pendingin Mesin

Radiator tidak bekerja sendiri. Sistem pendingin mesin terdiri dari beberapa komponen pendukung yang saling terhubung.

Fan Radiator: Fan membantu meningkatkan aliran udara melalui radiator, terutama saat kendaraan berjalan lambat atau diam.

Thermostat: Thermostat berfungsi mengatur aliran coolant berdasarkan temperatur mesin.

Water Pump: Pompa air menjaga sirkulasi coolant agar terus bergerak di dalam sistem pendingin.

Coolant: Coolant merupakan cairan pendingin yang bertugas menyerap dan memindahkan panas dari mesin.

Jenis-Jenis Radiator

Dalam aplikasi teknik mesin dan otomotif, radiator memiliki beberapa tipe utama.

1. Tubular Type Core

Pada tipe tubular, coolant mengalir melalui pipa-pipa yang menghubungkan upper tank dan lower tank. Sirip pendingin dipasang pada pipa untuk meningkatkan perpindahan panas.

Kelebihan radiator tubular:

• Struktur sederhana
• Mudah diproduksi
• Efisiensi pendinginan cukup baik

Kekurangannya adalah jika salah satu pipa tersumbat, maka kemampuan pendinginan pada bagian tersebut akan hilang.

2. Cellular Type Core

Pada tipe cellular, udara mengalir melalui tabung-tabung kecil sementara coolant mengalir di ruang antar tabung.

Radiator ini memiliki bentuk menyerupai sarang lebah sehingga sering disebut honeycomb radiator.

Kelebihan radiator cellular:

• Luas permukaan pendinginan besar
• Efisiensi pelepasan panas tinggi

Namun konstruksinya lebih kompleks dibanding tipe tubular.

Pentingnya Perawatan Radiator

Radiator perlu dirawat secara rutin agar sistem pendingin tetap bekerja optimal. Beberapa langkah perawatan yang umum dilakukan antara lain:

• Memeriksa level coolant secara berkala
• Membersihkan radiator dari kotoran dan debu
• Mengecek kebocoran pada selang dan sambungan
• Mengganti coolant sesuai jadwal
• Memastikan fan radiator bekerja normal

Radiator yang kotor atau tersumbat dapat menyebabkan overheat dan menurunkan performa mesin.

Kesimpulan

Radiator adalah komponen vital dalam sistem pendingin mesin yang berfungsi menjaga temperatur kerja tetap stabil. Dengan prinsip kerja perpindahan panas, radiator membantu mencegah overheating serta menjaga efisiensi dan umur mesin.

Komponen seperti fan, thermostat, water pump, dan coolant bekerja bersama radiator untuk menghasilkan sistem pendingin yang optimal. Selain itu, terdapat beberapa jenis radiator seperti tubular type core dan cellular type core yang digunakan sesuai kebutuhan aplikasi.

Memahami fungsi dan cara kerja radiator sangat penting, terutama dalam bidang teknik mesin, otomotif, dan industri, karena sistem pendingin yang baik berpengaruh langsung terhadap performa dan keandalan mesin.

Klik di sini untuk beragam peralatan pendidikanHeat Exchanger

Labora Teknika Saintifika: Penyedia Peralatan Pendidikan Engineering di Indonesia

Baca artikel seputar dunia engineering lainnya disini

FAQ

Apa itu radiator?

Radiator adalah alat penukar panas yang berfungsi membuang panas dari coolant agar suhu mesin tetap stabil.

Apa fungsi utama radiator?

Radiator berfungsi mencegah overheat dan menjaga performa mesin tetap optimal.

Bagaimana cara kerja radiator?

Radiator bekerja dengan memindahkan panas dari coolant ke udara luar melalui sirip pendingin dan aliran udara.

Apa saja komponen utama radiator?

Komponen utama radiator meliputi upper tank, lower tank, core radiator, dan selang pendingin.

Apa jenis radiator yang umum digunakan?

Jenis radiator yang umum digunakan adalah tubular type core dan cellular type core.
